Переходник внутренняя М20×1,5 — наружная G½

Переходник является дополнительным соединительным элементом, который предназначен для монтажа манометров в существующее посадочное гнездо на трубопроводных линиях и различных промышленных магистралях. Такое устройство применяется для установки приборов в том случае, если стандартный штуцер не совпадает с резьбой посадочного гнезда.

Штуцер манометра вкручивается в переходник, и таким образом происходит переход с одного типа резьбы на другую.

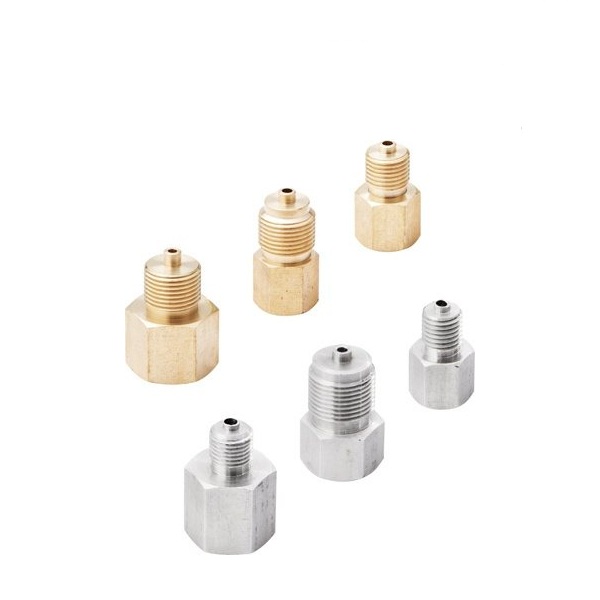

Переходники изготавливаются из латуни или нержавеющей стали. Выбор материала обусловлен типом измерительного прибора и рабочей средой.

Устройства из латуни используются при измерении давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Для агрессивных к медным сплавам сред с температурой до 200 °C, нужно использовать переходники из нержавеющей стали.
Рабочее давление, МПа

25 (переходники из латуни)
60 (переходники из нержавеющей стали)
Материал

Латунь
Нержавеющая сталь 08Х18Н10
Техническая документация

ТУ 4218-001-4719015564-2015
